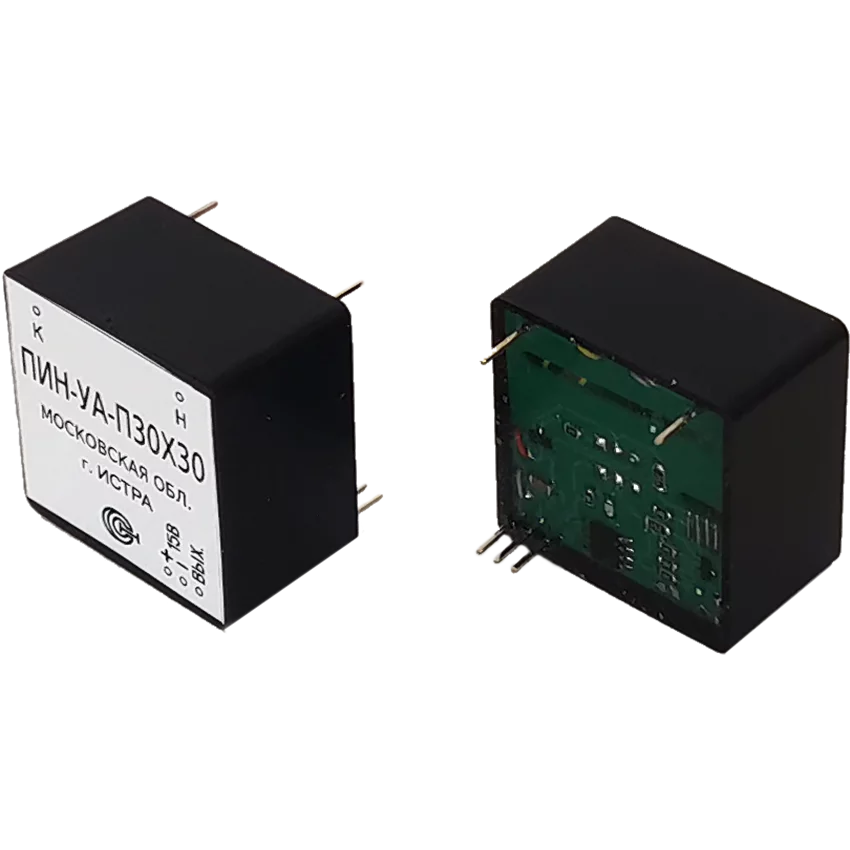

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные (постоянного и переменного тока, постоянного и переменного напряжения, активной мощности) Преобразователи (датчики) измерительные постоянного и переменного напряжения ПИН-_-УА-П30х30 преобразователь измерительный постоянного и переменного напряжения
Измерительные преобразователи ПИН-_-УА-П30х30 выпускаются с разным диапазоном измеряемых напряжений:
| Параметр | Значение | ||||
| ПИН-50-УА-П30х30 | ПИН-100-УА-П30х30 | ПИН-200-УА-П30х30 | ПИН-300-УА-П30х30 | ПИН-500-УА-П30х30 | |
| Диапазон измеряемых напряжений, В | 0...50 | 0...100 | 0...200 | 0...300 | 0...500 |
| Диапазон рабочих температур,°С * | -40...+70 | ||||
| Входной номинальный ток, Iном, мА | 10 | ||||
| Выходной сигнал датчика (номинал), мА | 25 | ||||
| Основная приведенная погрешность, не более, % | 1 | ||||
| Нелинейность выходной характеристики, не более, % | 0,1 | ||||
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 2,5 кВ | ||||
| Напряжение питания, В ** | ±15 (±5 %) | ||||
| Частота преобразуемой силы тока, Гц | 0-5000 | ||||
| Габаритные размеры (ДxШxВ), мм | 33x33x22 | ||||
| Масса, г | 50 | ||||
Примечание:
По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с питанием от однополярного источника.
| № | Наименование | Количество |
| 1 | Преобразователь измерительный постоянного и переменного напряжения ПИН-_-УА-П30х30 в выбранном исполнении | 1 |
| 2 | Паспорт | 1 |
| 3 | Упаковочная тара | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | ep-4750-27899 |  | ПИН-100-УА-П30х30 преобразователь измерительный для преобразования напряжения постоянного и переменного токов | 15 120 Р |
| 2. | ep-4750-27902 |  | ПИН-50-УА-П30х30 преобразователь измерительный постоянного и переменного напряжения | 15 120 Р |
| 3. | ep-4750-27900 |  | ПИН-200-УА-П30х30 преобразователь измерительный для преобразования напряжения постоянного и переменного | 15 120 Р |
| 4. | ep-4735-27901 |  | ПИН-300-УА-П30х30 преобразователь измерительный постоянного и переменного напряжения | 15 120 Р |
| 5. | ep-4750-27903 |  | ПИН-500-УА-П30х30 преобразователь измерительный для преобразования напряжения постоянного и переменного | 15 120 Р |
